电力时频信号输出标准板卡

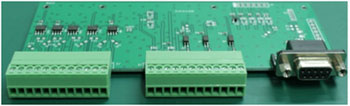

一、产品外观
二、简介
电力时频信号输出标准板卡是为电力时频设备配备的标准板卡，它可以对外提供IRIG－B(DC)、IRIG－B(AC)、时标、1PPS、1PPM、1PPH、1PPD等多种时频信号，同时该板卡提供各输出接品的自检功能。支持串口、CAN等多种监控接口。
三、特点- 各信号均经过光隔，输出信号的可靠性很高；
- 板卡经过三防处理，可应用于灰尘、盐雾等较恶劣的环境；
- 板卡体积小、功耗低，可随意集成于其它设备内部；
- 板卡支持串口、CAN等多种监控接口中。 四、技术指标
- 供电：5±0.5V，纹波500mA
- 工作温度：-20℃~65℃
- 存储温度：-40℃~85℃
| 序号 | 信号类型 | 关键指标 | 电平形式 |
| 1 | IRIG－B(DC) | 授时精度：100ns | RS422电平 |
| 2 | IRIG－B(AC) | 授时精度：1us | 交流码调制信号 |
| 3 | 时标 | 授时精度：100ns | RS422电平 |
| 4 | 1PPS、1PPM、1PPH、1PPD | 授时精度：100ns | RS422电平 |
